立式覆膜機當前位置:首頁立式覆膜機

全自動高速卷筒立式覆膜機

發布日期:[2019-04-16]     點擊率:
立式覆膜機 全自動高速卷筒立式覆膜機 立式覆膜機

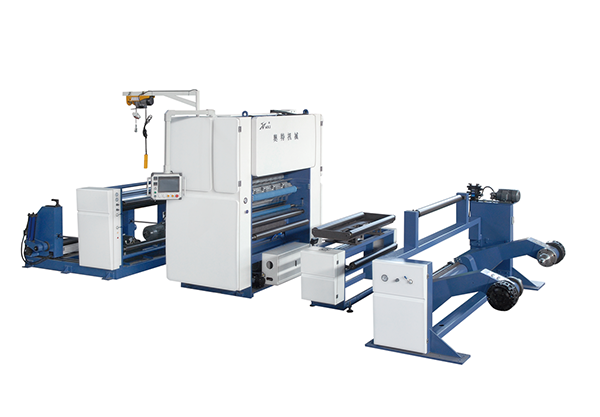

型號:JTFM-1100/1300系列全自動高速卷筒立式覆膜機


機器介紹

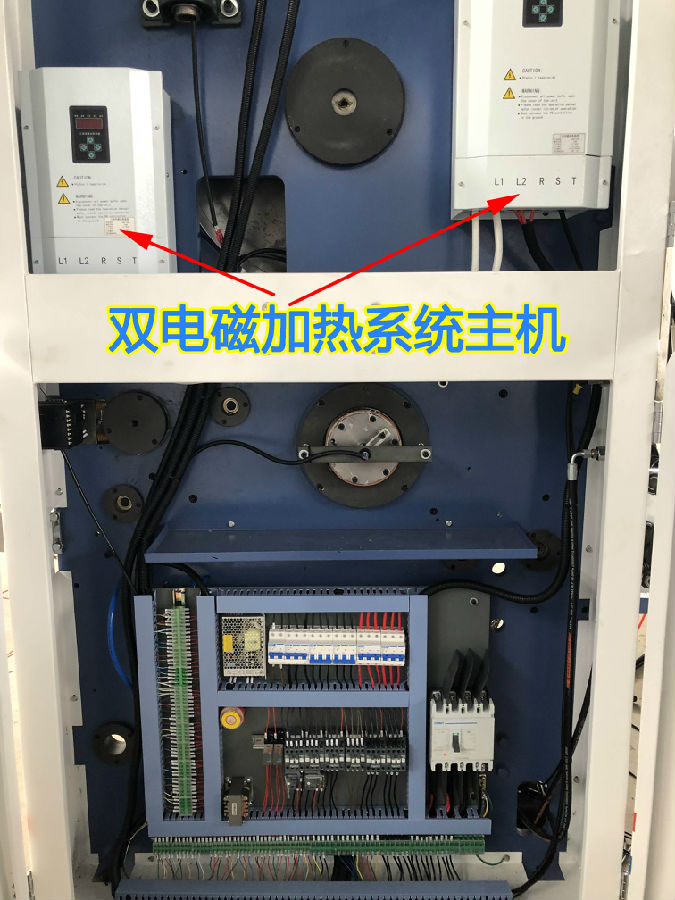

JTFM-1100/1300 全自動立式高速卷筒覆膜機為我司生產的產品,針對水性膠水、油性膠水及預涂膜的卷對卷覆膜,一機三用。整機采用變頻調速,PLC集中控制,人機交互操作界面,可實現送卷、覆膜、收卷的全線自動化。加熱輥采用雙電磁加熱系統及熱氣循環烘干系統,能夠快速提供穩定的溫度,在提高覆膜速度的同時保證覆膜質量并控制能耗。放卷部采用無軸夾緊、液壓升降方式,配備CCD視覺傳感器及糾偏控制器,保證收放卷過程中紙張的整齊。

配置和功能:

1. 自動高速放卷機構:采用無軸夾緊、液壓升降方式,張力由氣剎手動/自動控制,放卷直徑1300mm。

2. 高精度糾偏系統:配備CCD視覺傳感器和糾偏控制器,光電跟蹤/跟邊或跟線/行程±75mm,張力由系統自主控制。

3. 自動停機保護系統:裝有自動控制停機保護系統,當出現斷張、缺紙、紙張重疊情況時系統自動停機,保護機器。

4. 加熱干燥系統:800mm直徑大型加熱輥配備電磁加熱裝置,配合烘箱熱循環系統,可在5~10分鐘內實現高速啟動和加熱,加熱速度是傳統加熱裝置的2倍以上,同時熱量循環利用可節省大量能耗。

5. 自動液壓系統:液壓系統自動提供穩定的大壓力,確保覆合質量。

6. 人機交互系統:采用10英寸彩色觸摸屏,操作簡便。操作員可以隨時從觸摸屏查看機器的工作狀態。

7. 氣脹軸和張力控制系統:采用氣脹軸,易于裝載薄膜,通過氣脹軸的刻度準確定位薄膜。同時智能張力調節系統易于控制薄膜的張力,提高覆膜效果。

8. 收卷系統:采用交流矢量變頻控制,與放卷系統相配合,紙卷升降采用雙油缸液壓驅動,同時配備扭力調節系統,氣脹軸收卷,收卷直徑1300mm。


配置參數:

型號

JTFM-1100

JTFM-1300

紙張寬度

1050mm

1250mm

放卷直徑

1300mm

1300mm

收卷直徑

1300mm

1300mm

適用紙張厚度

100-500gsm

100-500gsm

適用薄膜厚度

8~35 micron

8~35 micron

覆膜速度

100m/min

100m/min

電壓頻率

380V

380V

理論總功率

45KW

48KW

實際工作功率

20~35KW

20~38KW

覆合壓力

5~15Mpa

5~15Mpa

涂膠量

3~8g/m^2

3~8g/m^2

機器尺寸

9000×3230×2600mm

9000×3630×2600mm

重量

8500 KG

9000 KG

注:接受其他尺寸定制


機器實拍:

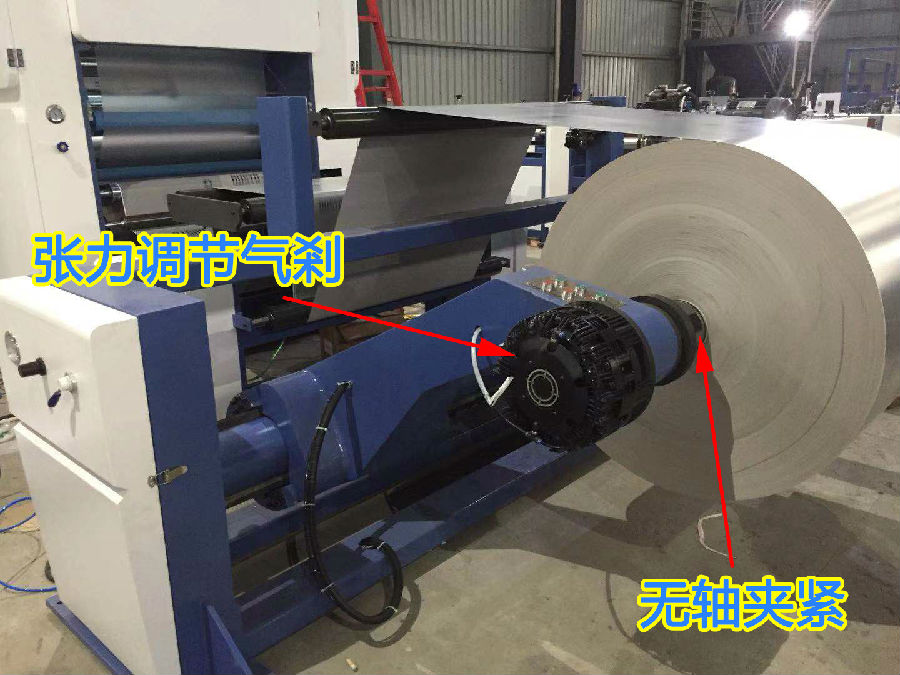

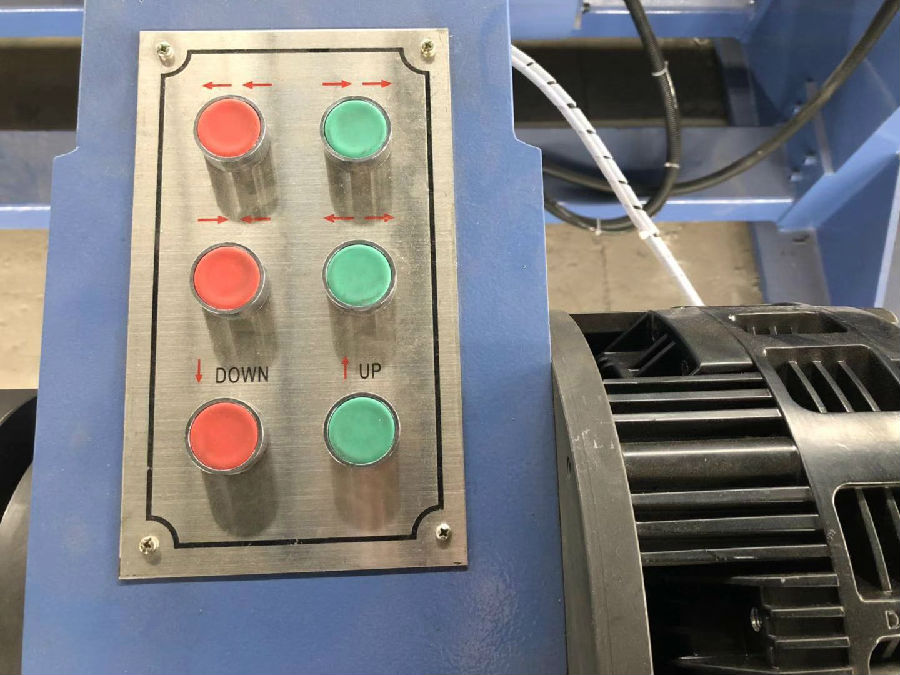

1. 放卷部

采用無軸夾緊、液壓升降方式,張力由氣剎手動/自動控制,放卷直徑1300mm。

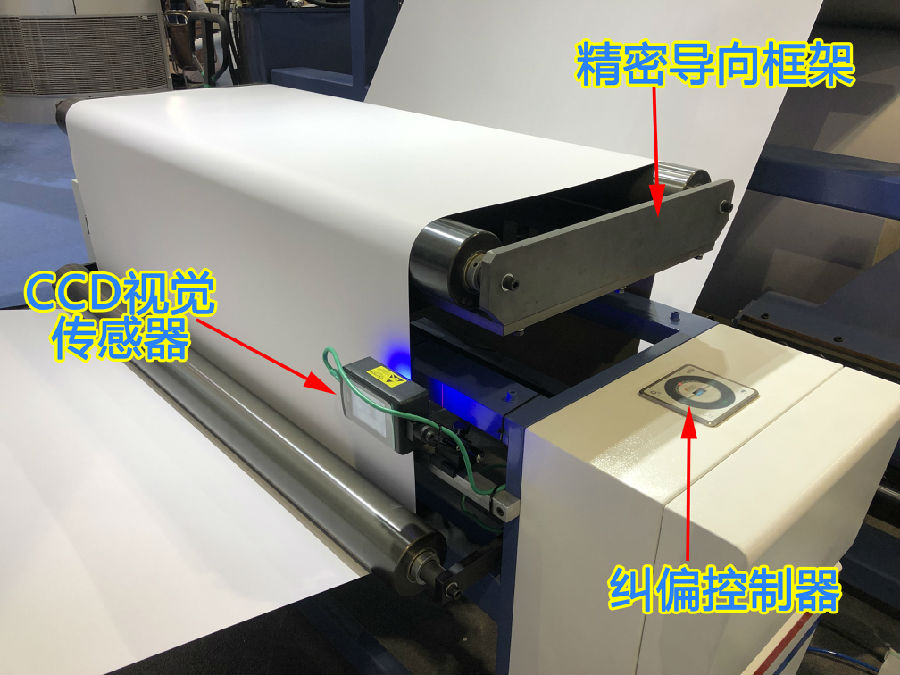

2. 糾偏部

采用CCD視覺傳感器,具有精度高,檢測范圍廣,可有效避免糾偏不穩定的可能性,具有比超聲波或光電傳感器更好的檢測性能。

配備糾偏控制器,自動跟邊/跟線,光電跟蹤/行程±75mm,可在放卷和收卷時保持紙輥邊緣對齊。

中間導向框架采用不粘導輥

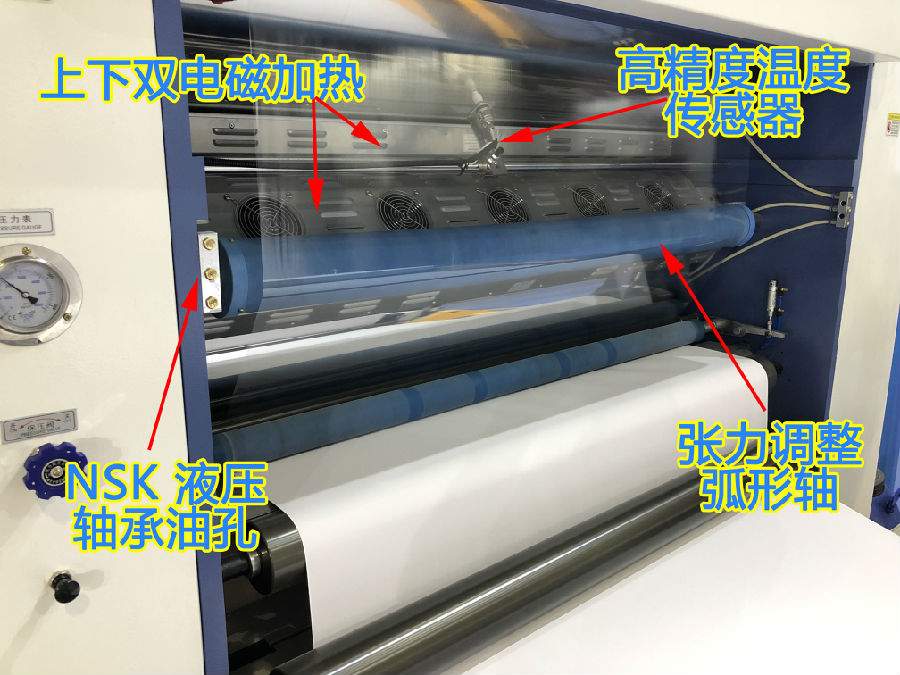

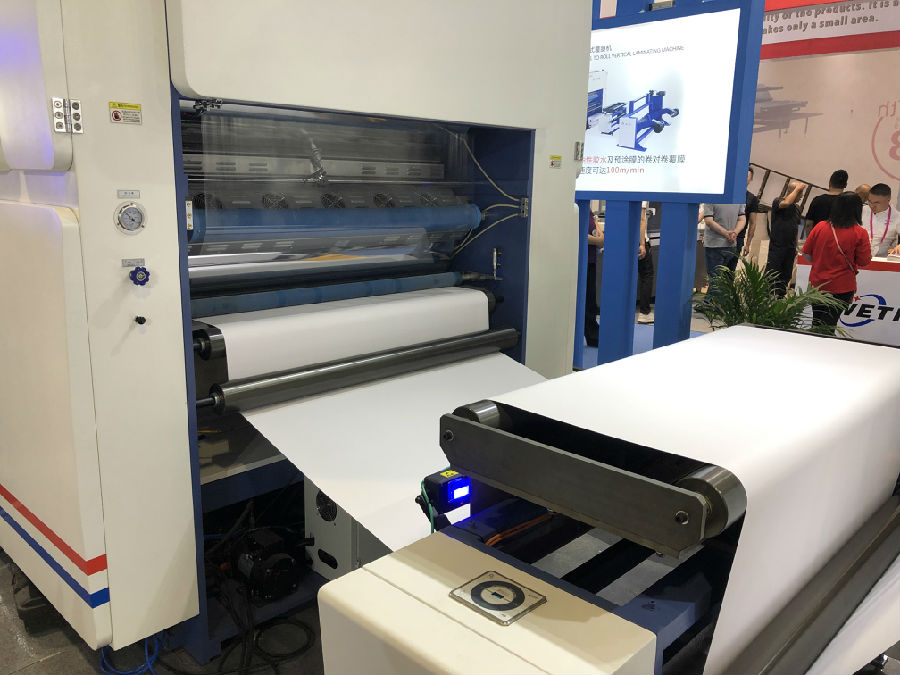

3. 覆合主機部分

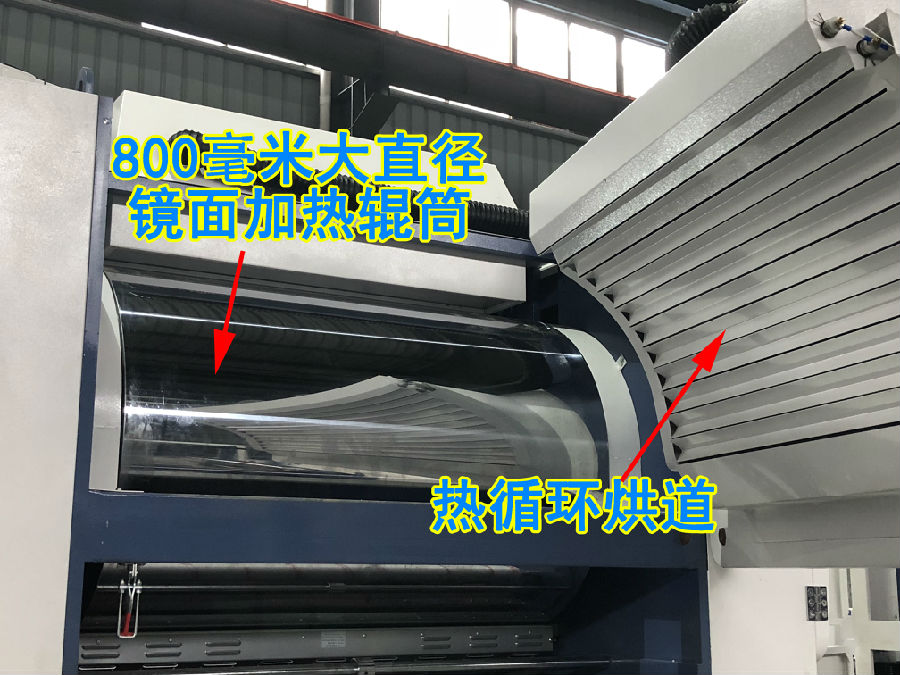

干燥部分采用直徑800mm大型鏡面干燥輥筒,配備電磁加熱裝置,輔以烘道熱循環系統,在降低加熱時間,提高加熱效果,保證覆膜質量的同時,熱循環系統又能節省大量能耗,從而在提高生產效率的同時控制生產成本。

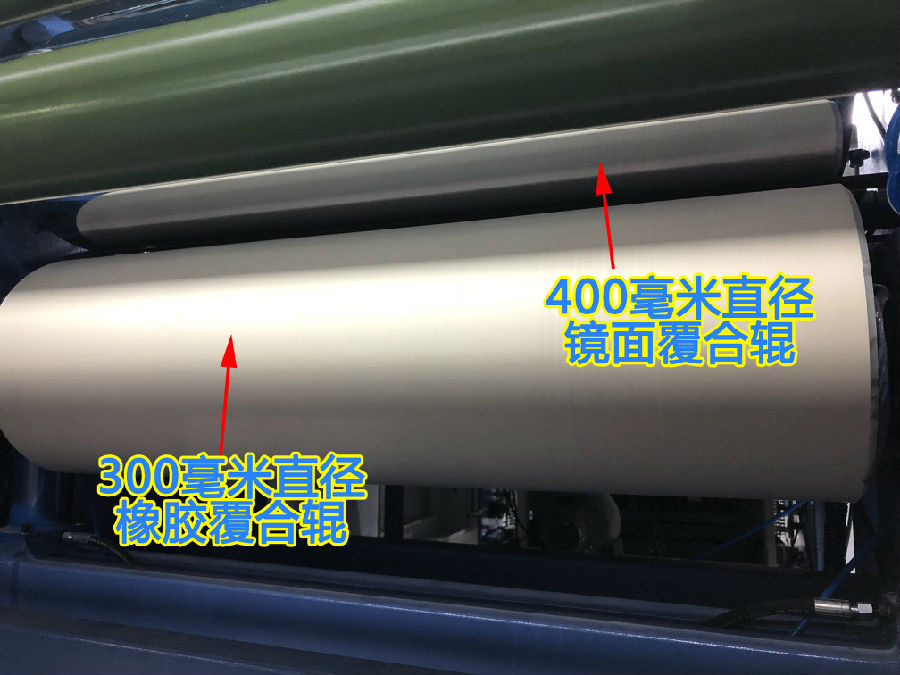

覆合部分采用直徑400mm鏡面覆合輥,也裝有電磁加熱裝置,配合大干燥輥提高加熱效率;直徑300mm橡膠覆合輥采用gao級橡膠,保證覆合質量。

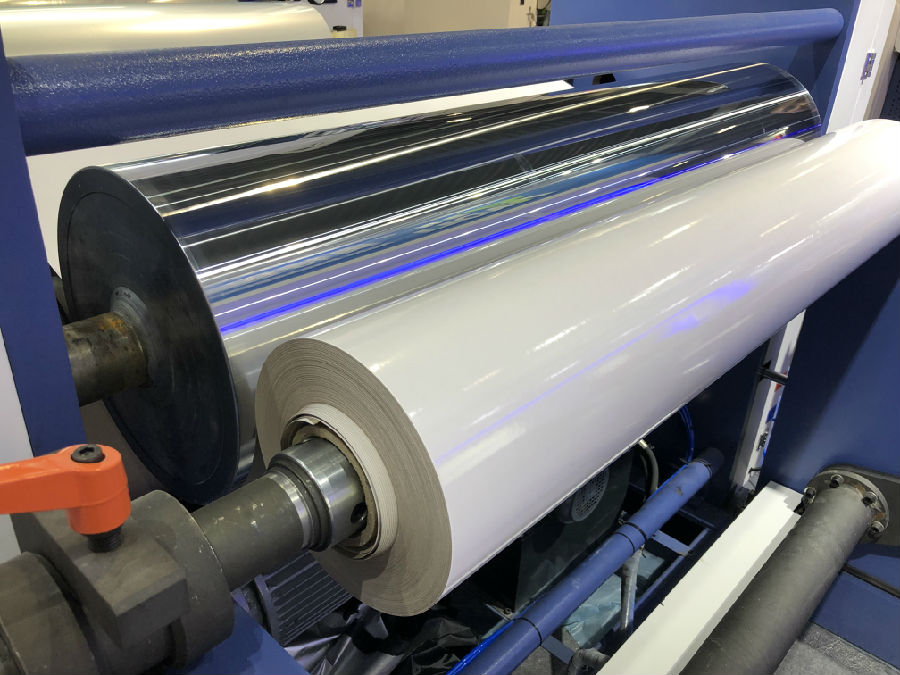

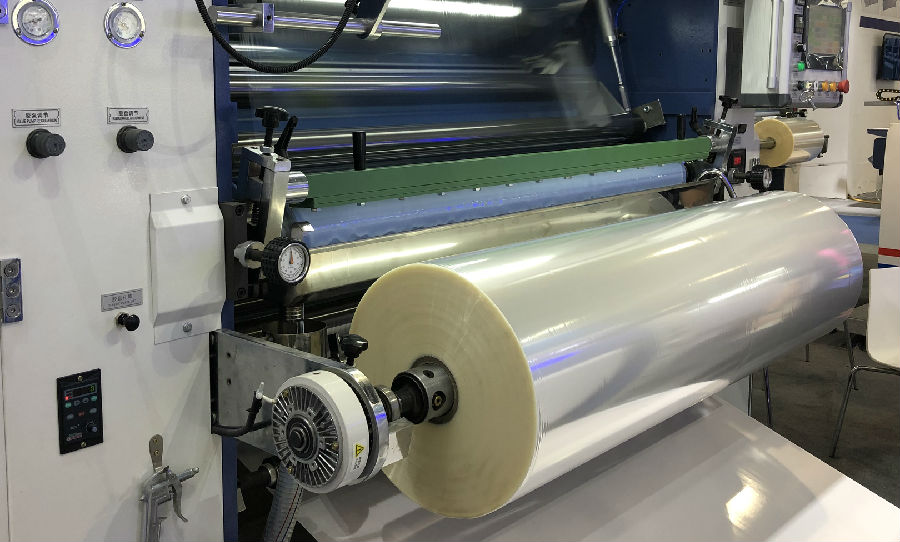

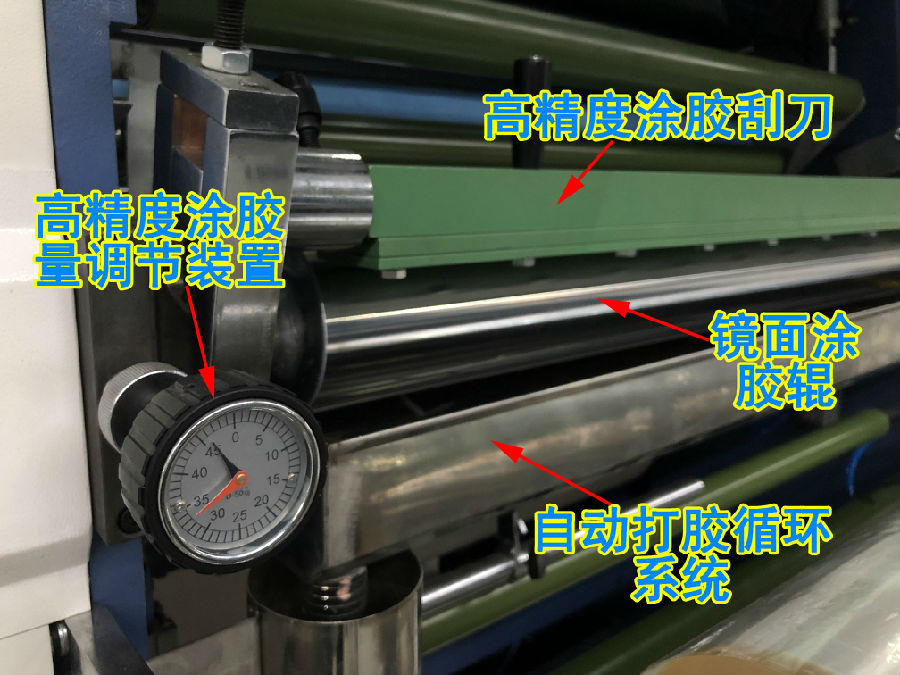

4. 上膠部分

采用高精度涂膠調節裝置,通過控制涂膠刮刀與涂膠輥之間的位置輕松調整涂膠厚度,涂膠均勻,從而滿足生產需要,同時節約生產成本。

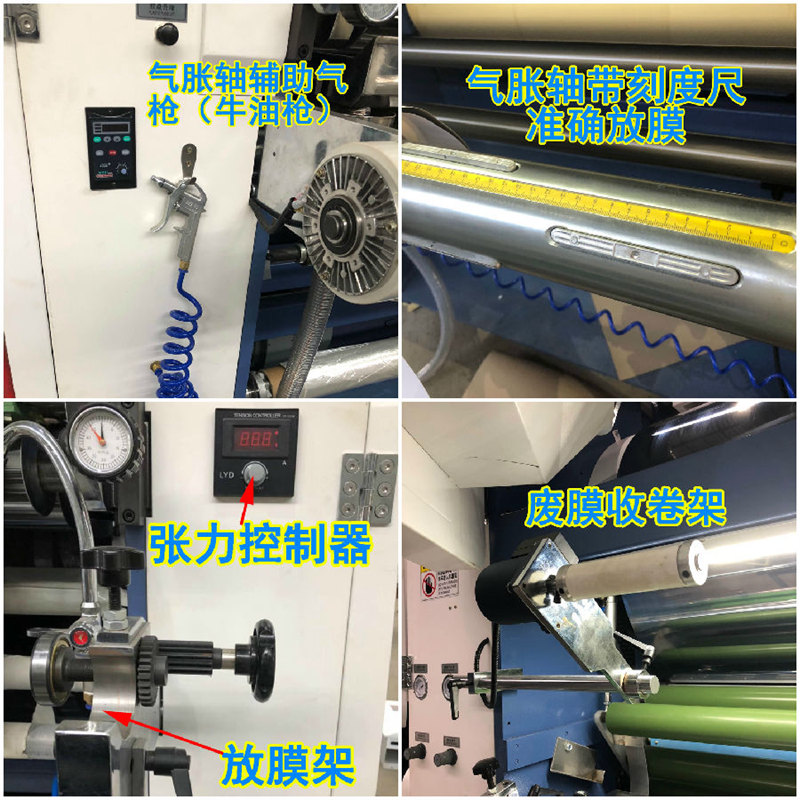

氣脹軸上標有刻度,放膜準確,安裝簡單;張力控制器輕松準確調整膜卷張力,便于操控。

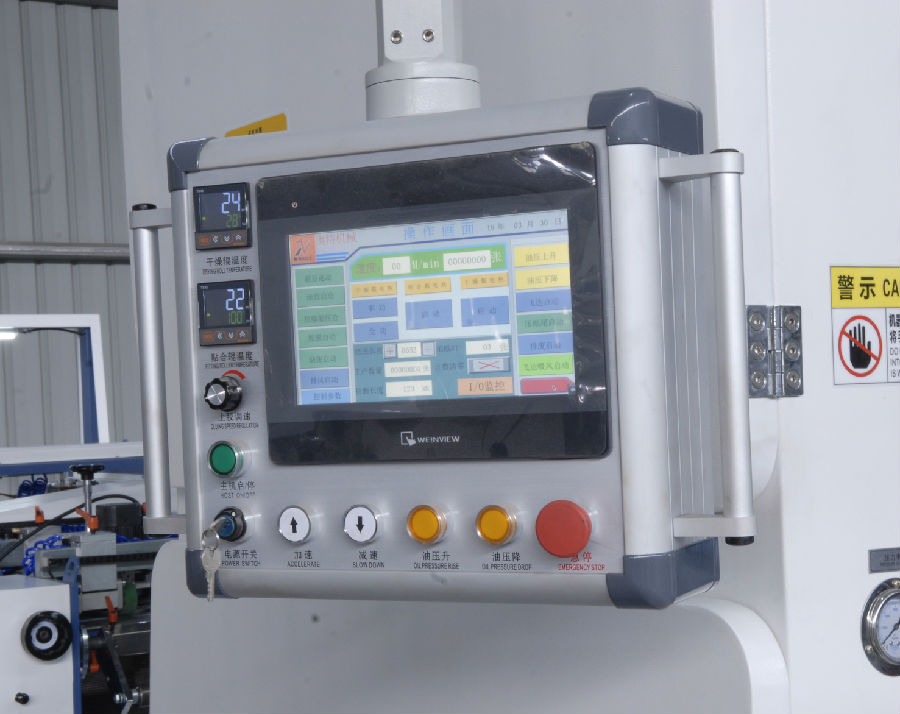

配備10英寸彩色人機交互觸控屏,易于操作,工人可通過顯示屏隨時查看機器的工作狀態,界面美觀。

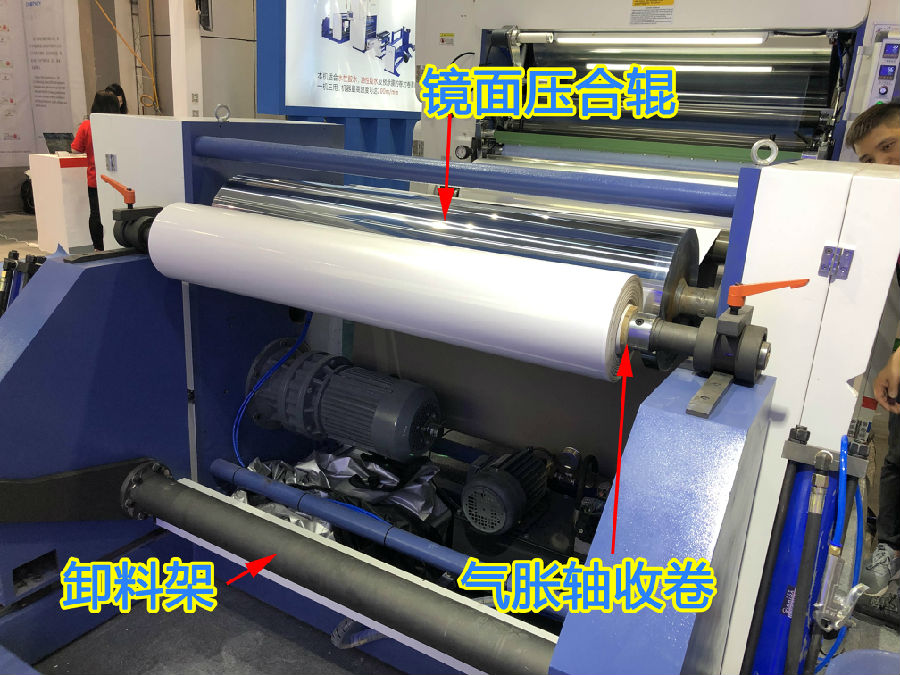

5. 收卷部

采用交流矢量變頻控制,與放卷系統相配合,紙卷升降采用雙油缸液壓驅動,同時配備扭力調節系統,氣脹軸收卷,收卷直徑1300mm。鏡面壓合輥能夠有效保障覆膜質量。

主要部件

觸控屏

中國臺灣威綸通

編碼器

日本歐姆龍

變頻器

中國科沃

交流接觸器

法國施耐德

中間繼電器

法國施耐德

開關

中國一佳

小型熔斷器

中國正泰

可編程控制器

中國臺灣臺達

主電機 5.5KW

中國東方

按鈕

法國施耐德

CCD視覺傳感器

中國恩睿斯

糾偏控制器

中國恩睿斯

以上配置及參數若發生更改恕不另行通知,以確認為準.


常見問題

1. 交貨時間

一般收到定金后的30天內安排發貨。

2. 包裝方式

采用防震、防潮包裝,適合長途運輸及應對不同天氣環境,保障機器完好交到客戶手中。

3. 售后服務

我們提供為期一年的售后保修,以及終身技術支持,并有專業的售后工程師團隊快速解決問題,為您的生產保駕護航。

4. 證書及榮譽

本公司具有近二十年的印后設備制造經驗,是一家集科研、設計、制造、服務為一體的專業性公司。我們的技術力量雄厚,“奧利”商標產品和完善的售后服務,贏得了國內外用戶的信賴。公司取得歐盟CE安全認證。
